Industribelysning för produktion och verkstad
Industribelysning som tål höga tak, damm, vibrationer och skiftarbete – projekterad, beräknad och levererad som ett komplett projekt.
Industrimiljöer ställer högre krav på belysning än nästan någon annan lokaltyp. Höga tak, maskiner som skuggar, damm, värme, vibrationer och skiftarbete gör att en armatur som fungerar i ett kontor snabbt faller ifrån i en verkstad. Samtidigt är belysningen en av de största enskilda elförbrukarna i en industrifastighet, vilket gör att fel val både kostar pengar varje driftstimme och skapar en sämre arbetsmiljö.
Retina projekterar kompletta industriprojekt. Vi tar fram ljusberäkning i DIALux utifrån dina ritningar, väljer armaturer och optik efter montagehöjd och arbetsuppgift, och levererar rätt produkt till rätt plats vid rätt tid. Beräkningen visar belysningsstyrka, jämnhet och UGR mot kraven i EN 12464-1, så att både konsult, elektriker och slutkund vet vad som levereras innan första armaturen monteras.
Alla armaturer levereras med fullständiga tekniska data, LDT-filer för ljusberäkning och nedladdningsbara datablad. Till det kommer 5 års garanti och leverans enligt ALEM09.
Krav & normer
Rekommenderade nivåer enligt SS-EN 12464
Riktvärden för industribelysning. Kraven gäller på arbetsytan och ska hållas över hela underhållsintervallet.
| Miljö | Belysningsstyrka | UGR | Ra | IP-klass |
|---|---|---|---|---|
| Grovbearbetning och tunga maskiner | 200-300 lx | ≤25 | ≥80 | IP54-IP65 |
| Montering, medelfin | 300-500 lx | ≤22 | ≥80 | IP54 |
| Finmontering och kvalitetskontroll | 750-1000 lx | ≤19 | ≥90 | IP54 |
| Svetsning | 300 lx | ≤25 | ≥80 | IP65 |
| Trafikytor och gångstråk inomhus | 100-150 lx | ≤28 | ≥40 | IP44 |
Så väljer du
Att tänka på vid armaturval
Montagehöjd styr optiken
Under 6 m fungerar linjära armaturer och paneler bra. Över 6-8 m behövs högtaksarmaturer med koncentrerad optik för att ljuset ska nå ner till golvet utan att slösas på väggarna.
Skuggor från maskiner
Höga maskiner kräver fler ljuspunkter eller bredare spridning. Ljusberäkningen visar jämnheten (Uo) och avslöjar var det blir mörka fickor.
Miljötålighet
Damm, olja, fukt och högtryckstvätt avgör IP-klass. Vibrationer och slagrisk avgör IK-klass och materialval i hus och lins.
Temperatur
Kontrollera armaturens ta-värde mot verklig omgivningstemperatur. Höga temperaturer sänker både livslängd och ljusflöde om armaturen inte är dimensionerad för det.
Styrning
DALI, närvaro- och dagsljusstyrning ger ofta 30-60 % lägre energianvändning i ytor som inte används kontinuerligt, till exempel lagergångar och lastytor.
Nödljus och underhåll
Planera nödbelysning och utrymningsskyltar samtidigt som allmänljuset, och välj armaturer med lång livslängd (L90) där byte kräver skylift.
Underkategorier
Sortiment
30 produktfamiljer för industribelysning
R42ZVenus Z
Linjär IP65-armatur med kelvinomkopplare 3000/4000/5000 K, 160 lm/W och valfri Bluetooth MESH-styrning.
- Effekt
- 40–40 W
- Ljusflöde
- 6 400–6 400 lm
- Varianter
- 6 st

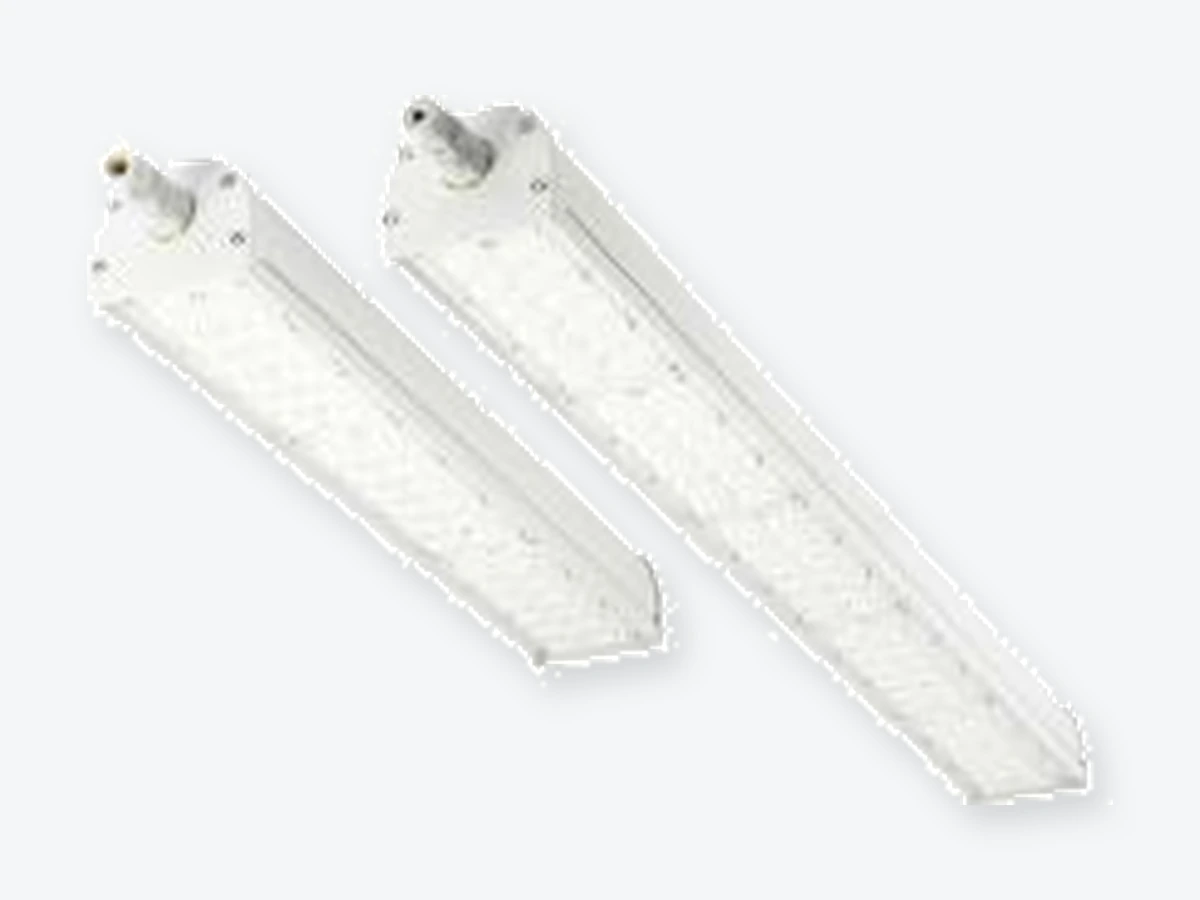

R08Almeria 1
Almeria är en serie industribelysningar med högeffektiva LED-armaturer för medel- och höghöjder. Med den stilrena designen och komponenter av högsta kvalitet tillverkade i Europa, blir Almeria en robust och pålitlig indu
- Effekt
- 80–300 W
- Ljusflöde
- 0–48 298 lm
- Varianter
- 168 st
R08-2Almeria 2
Almeria är en serie industribelysningar med högeffektiva LED-armaturer för medel- och höghöjder. Med den stilrena designen och komponenter av högsta kvalitet tillverkade i Europa, blir Almeria en robust och pålitlig indu
- Effekt
- 80–130 W
- Ljusflöde
- 12 933–21 772 lm
- Varianter
- 47 st

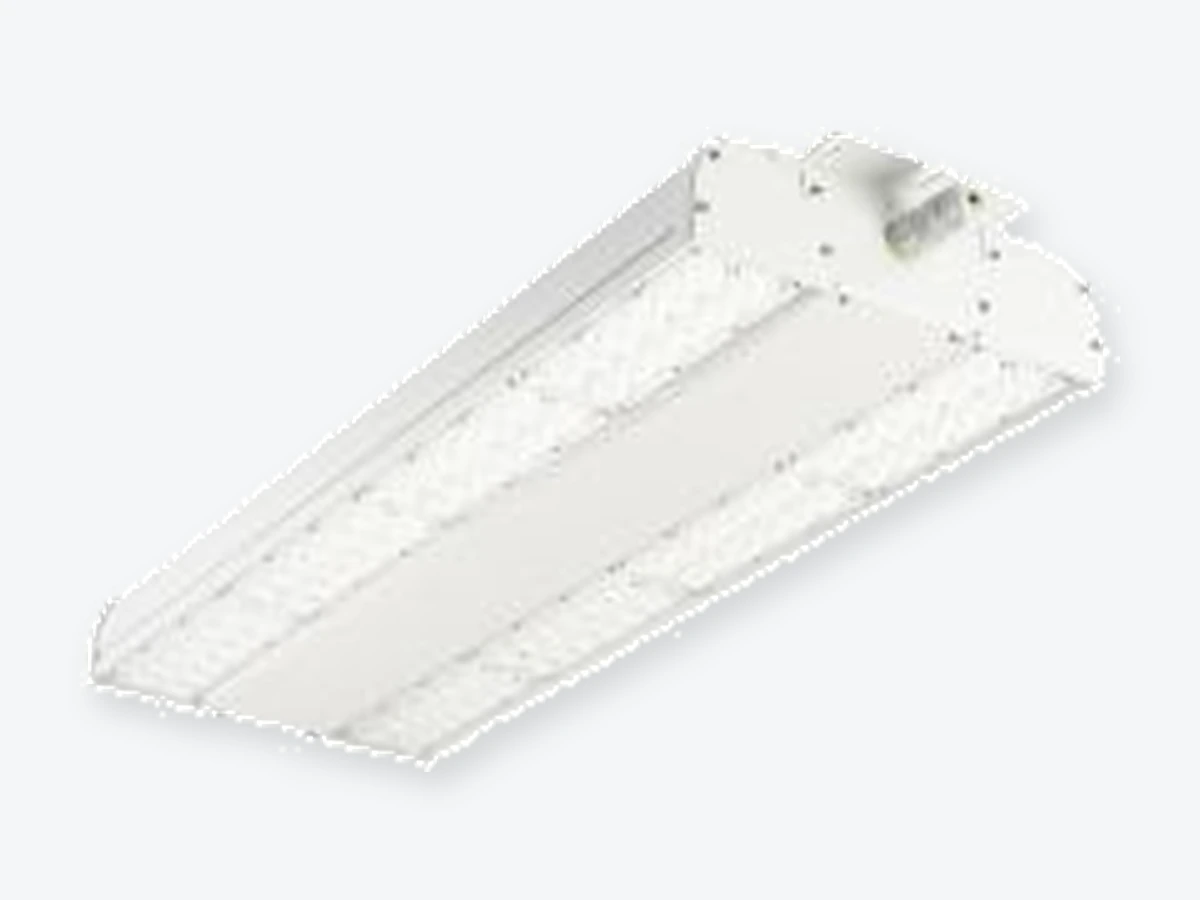

R08-3Almeria 3
Almeria är en serie industribelysningar med högeffektiva LED-armaturer för medel- och höghöjder. Med den stilrena designen och komponenter av högsta kvalitet tillverkade i Europa, blir Almeria en robust och pålitlig indu
- Effekt
- 100–300 W
- Ljusflöde
- 17 189–52 030 lm
- Varianter
- 41 st
E47Apollo IP65
Infälld IP65-kapslad armatur för utrymmen och miljöer där det finns risk för fukt. Passar utmärkt för kök, laboratorium och andra miljöer där man kräver en tät armatur med ett jämnt och behagligt ljus. Apollo IP är ce
- Effekt
- 23–57 W
- Ljusflöde
- 3 200–6 900 lm
- Varianter
- 24 st

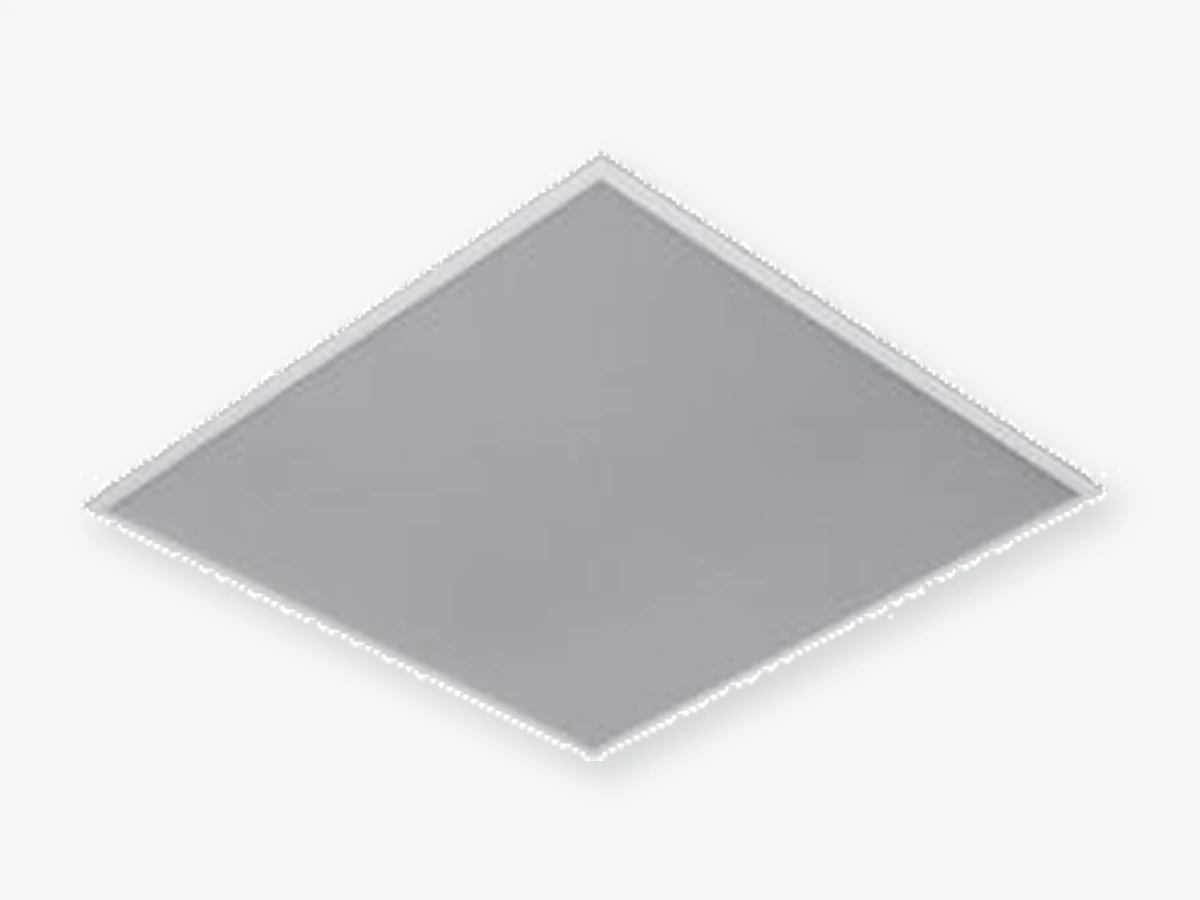

E132Apollo X
Premium LED-panel med ett effektivt ljusflöde för en miljöriktig installation, nanoprisma för ett behagligt ljus utan bländning, ram av högkvalitativt aluminium för en kraftig och hållbar led-panel. Drivdon och LED-
- Effekt
- 27–57 W
- Ljusflöde
- 3 300–6 250 lm
- Varianter
- 24 st

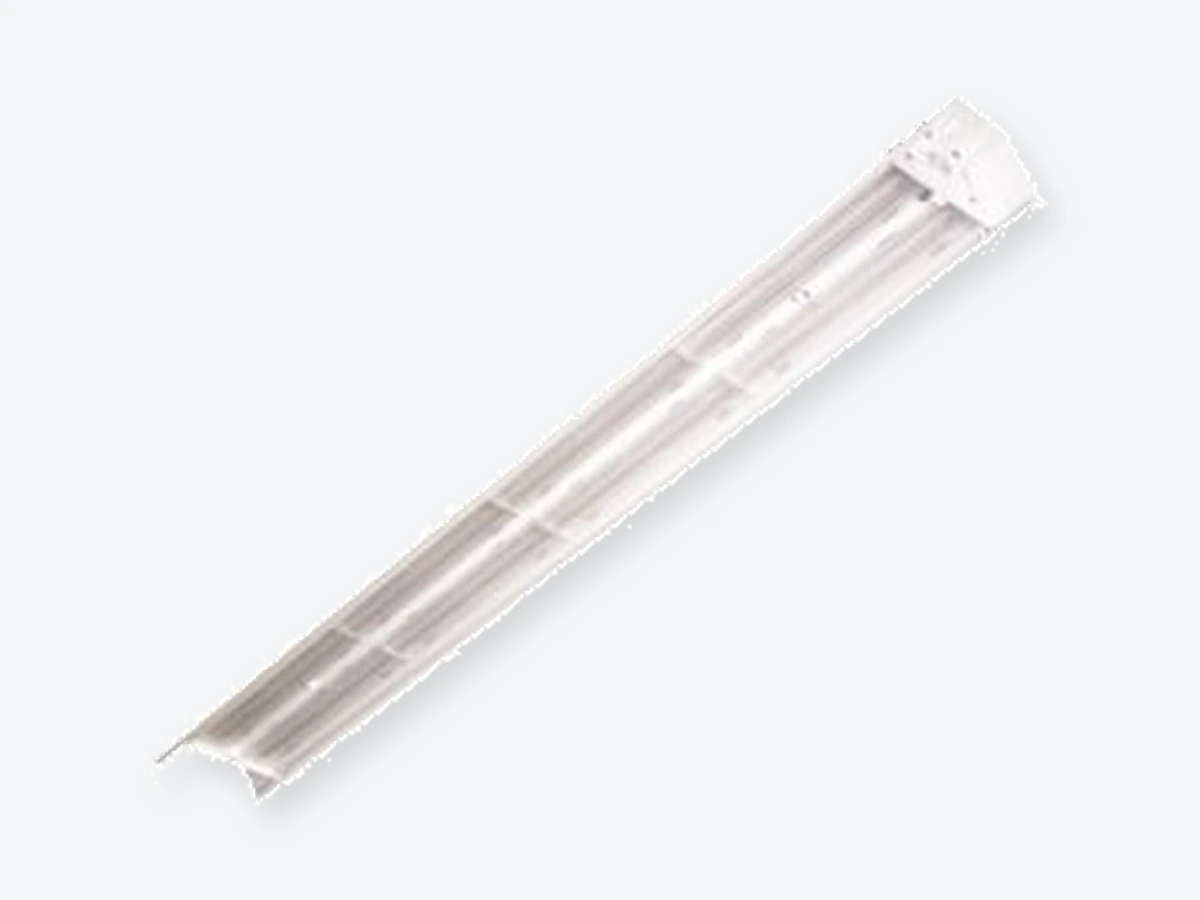

R26Arkas
Arkas är en vitlackerad industriarmatur, snillrikt konstruerad för att göra montage och installation enkelt och snabbt. Ljusfördelningen anpassas med 3 olika optiker för att göra ljusflödet optimalt för den miljö den ins
- Effekt
- 38–114 W
- Ljusflöde
- 5 600–16 100 lm
- Varianter
- 30 st
R19Belenius
Kraftig industriarmatur i IP66 och IK10 för parkeringshus, verkstäder, garage och andra tuffa miljöer.
- Effekt
- 10–92.7 W
- Ljusflöde
- 1 481–15 130 lm
- Varianter
- 84 st
R19-1517Belenius EX
Explosionssäker LED-armatur, EX-klassad för ATEX Zon 2,22 i hög kvalitet och med lång livslängd. Lämplig för industriella applikationer, fartyg och oljeanläggningar i områden där explosiv atmosfär uppstår endast i undant
- Effekt
- 11.6–81 W
- Ljusflöde
- 1 389–9 421 lm
- Varianter
- 12 st

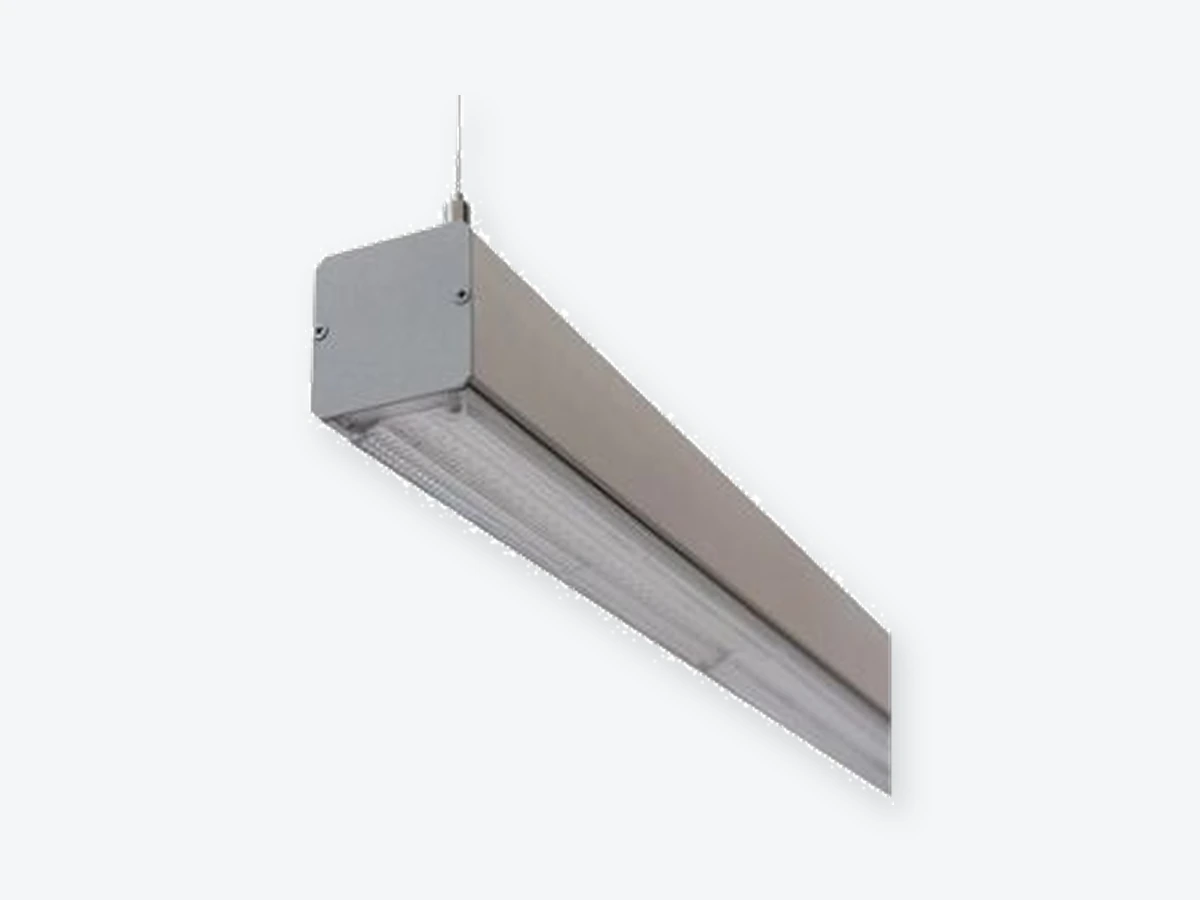

R44Castalia
Castalia är en produktfamilj med rampmonterade linjära armaturer, avsedda för allmännbelysning av både industriella miljöer och kommersiella interiör miljöer. Med ett brett utbud av optikmöjligheter anpassas armaturen
- Effekt
- 22–57 W
- Ljusflöde
- 3 200–7 200 lm
- Varianter
- 9 st
R54Cyrrus A
Sluten och ej demonterbar armatur enligt standard EN 60598-1 del 4, lämplig för inomhus- och utomhusmiljöer (även utan skydd), industribyggnader, lagerlokaler, jordbruksanläggningar, sportanläggningar, transportterminale
- Effekt
- 22–71 W
- Ljusflöde
- 2 890–9 620 lm
- Varianter
- 21 st

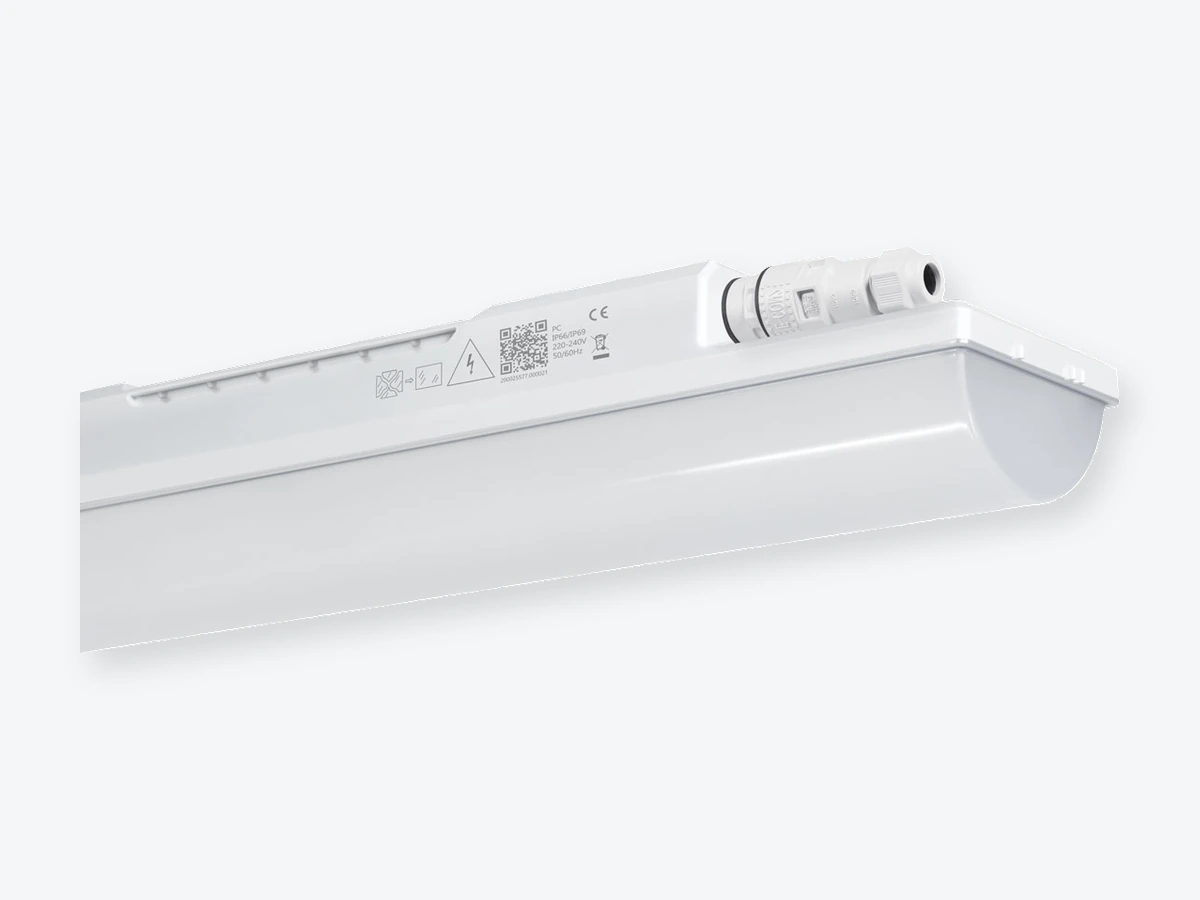

R54PCyrrus P
Sluten och ej demonterbar armatur enligt standard EN 60598-1 del 4, lämplig för inomhus- och utomhusmiljöer (även utan skydd), industribyggnader, lagerlokaler, jordbruksanläggningar, sportanläggningar, transportterminale
- Effekt
- 20.1–71 W
- Ljusflöde
- 3 050–10 580 lm
- Varianter
- 61 st

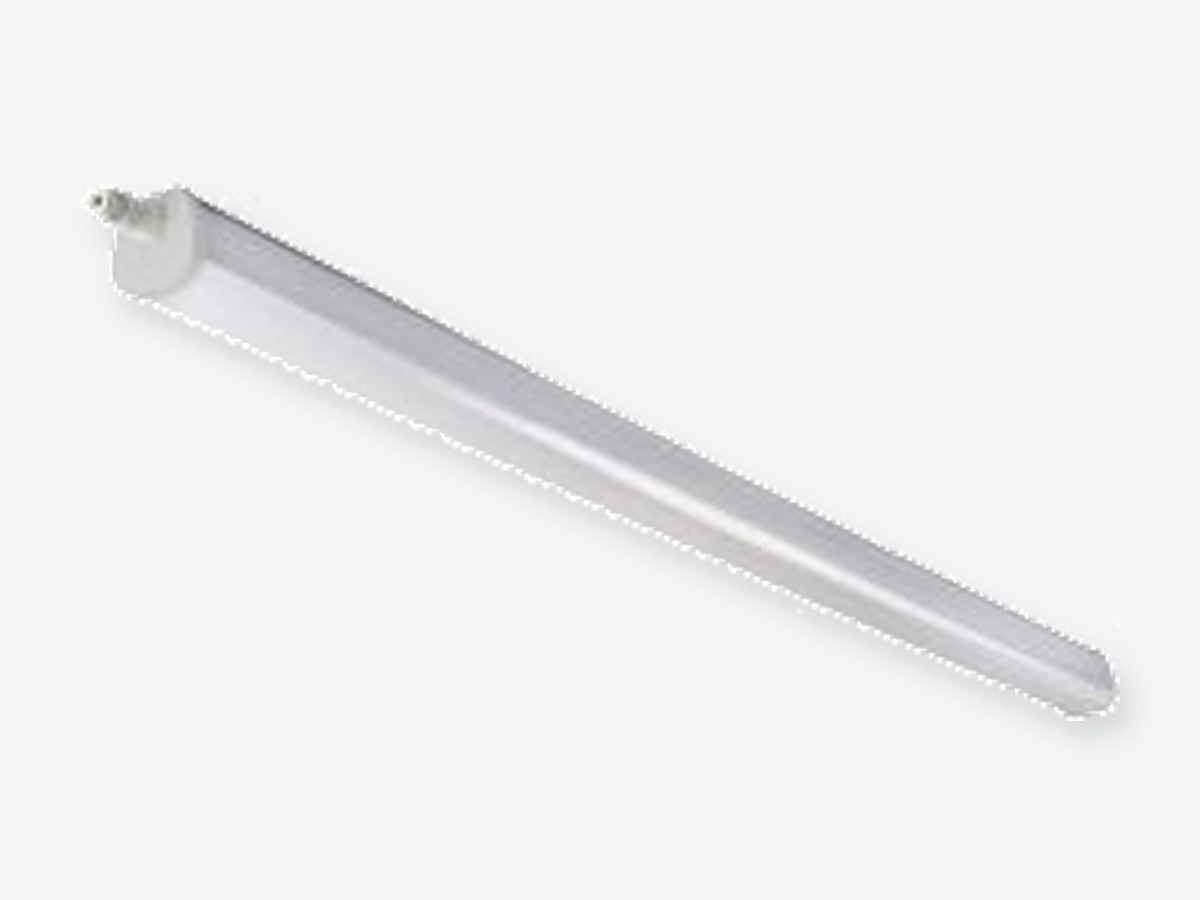

R47Dimidium
Dimidium är en LED-industribelysning med IP-kapsling IP66. Armaturen är speciellt framtagen för att vara lättmonterad med ett armaturhus i lättviktig PC, och snabbkontakter med möjlighet till genomkoppling. Ljuset spr
- Effekt
- 40–80 W
- Ljusflöde
- 5 080–12 560 lm
- Varianter
- 13 st
R79Forta
Forta är en kraftig industriarmatur, avsedd för utrymmen där den skall klara tuffa tag. Den är IK10 klassad och skyddad för fukt med kapslingsklass IP66/IP69. Detta gör att den passar utmärkt i offentlig miljö som t.ex P
- Effekt
- 10.5–62.9 W
- Ljusflöde
- 1 450–9 630 lm
- Varianter
- 57 st
R84Forta ABS
Kemikaliebeständig industriarmatur för industri och lantbruk. IP66/IP69 och IK10, med opal kupa och genomkoppling.
- Effekt
- 10.5–62.9 W
- Ljusflöde
- 1 520–9 630 lm
- Varianter
- 36 st

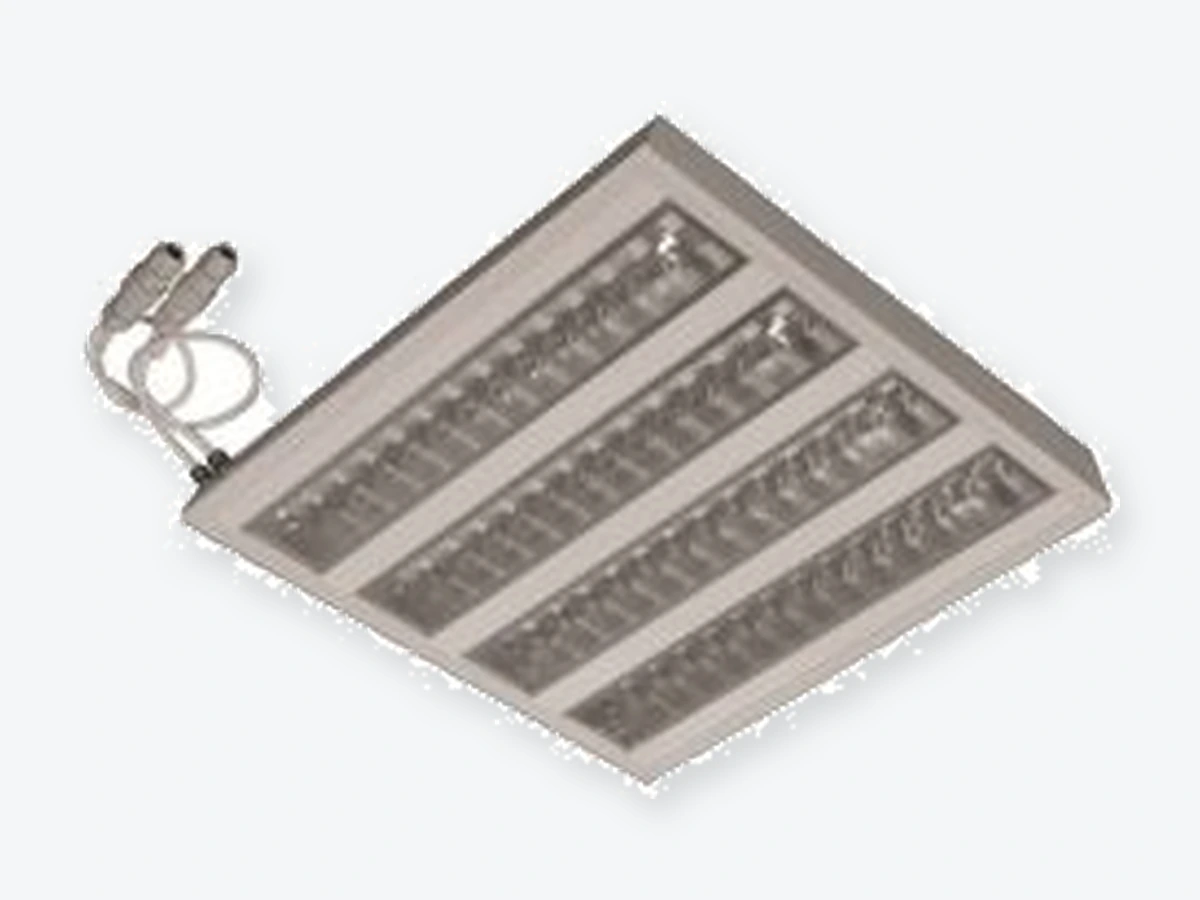

E55Hypatia
Hypatia är en armatur avsedd för lokaler med höga krav på skydd mot kemikalier, bakterier och andra ämnen. Hypatia passar därmed i områden som t ex Laboratorer, Sjukhus, Badhus & Simhallar, Tillverkningsindustri.
- Effekt
- 43–100 W
- Ljusflöde
- 5 000–11 000 lm
- Varianter
- 12 st
R50Ino
INO is a surface-mounted IP65 industrial luminaire, specially developed to meet the high demands placed on the food industry. To cope with the high stresses that occur in this environment, INO is made of acid-resistant s
- Effekt
- 24.3–63.2 W
- Ljusflöde
- 3 098–7 482 lm
- Varianter
- 13 st

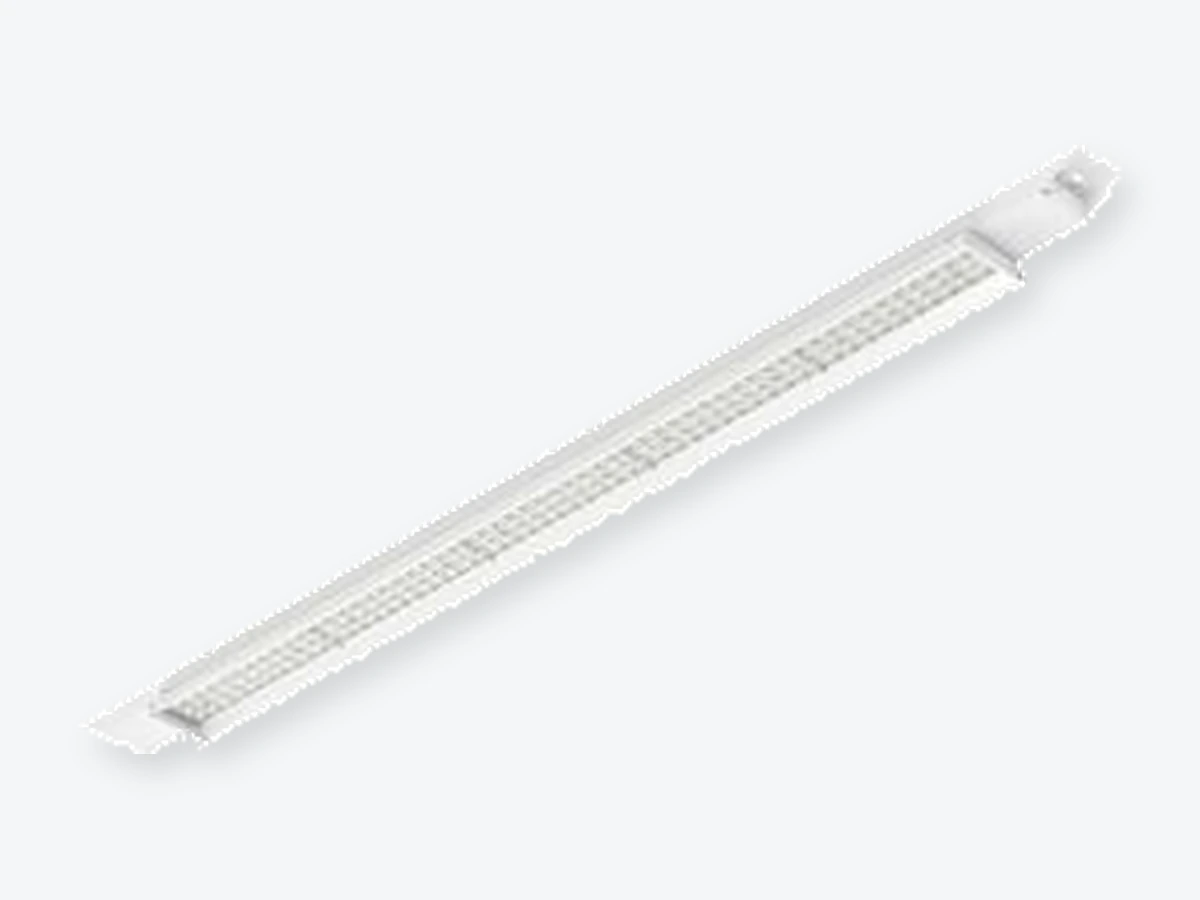

R69Limosa
Limosa – Industriarmatur i premiumklass Limosa kombinerar exklusiv linsteknik med enastående ljuskvalitet för både lagergångar och öppna ytor. Med IP23-klassning, genomkoppling 5G2.5 och kopplingsplint i båda ändar är
- Effekt
- 56–136 W
- Ljusflöde
- 9 450–22 850 lm
- Varianter
- 28 st
R69XLimosa X
Limosa kombinerar exklusiv linsteknik med enastående ljuskvalitet för både lagergångar och öppna ytor. Med IP23-klassning, genomkoppling 5G2.5 och kopplingsplint i båda ändar är den idealisk för både nybyggnation och utbytesprojekt. Den inställbara effekten och kompatibiliteten med tänd/släck eller DALI gör Limosa mångsidig för olika behov. Dubbel pulverlackering med industriklassad polyester ger en elegant, hållbar finish. Limosa – där hög funktionalitet möter sofistikerad design.
- Effekt
- 75–120 W
- Ljusflöde
- 14 250–21 600 lm
- Varianter
- 24 st
E08Merkurius
Industribelysning för lager, industri och liknande lokaler, med ett högt krav på belysningskvalitet, med en hög IP-klassning och en hög slaghållfasthet. Formatet som en LED-limpa ger ett brett omfältsljus, samtidigt som
- Effekt
- 11–68 W
- Ljusflöde
- 1 450–10 200 lm
- Varianter
- 43 st
R20Merkurius Nord
Merkurius Nord är en kraftig industriarmatur speciellt avsedd för miljöer som ställer lite tuffare krav. Merkurius Nord passa utmärkt i kyl- och frysrum eftersom den tål ned till -40G. Med IP66 och IK10 står den em
- Effekt
- 24.1–58.8 W
- Ljusflöde
- 3 987–10 356 lm
- Varianter
- 35 st
R09Neptunus
Neptunus med sitt breda utbud i ljusflöde och ljuskäglor passar denna led-armatur som lagerbelysning och industribelysning både i utrymmen med lägre takhöjd, som i större volymbyggnader med höga takhöjder. Armaturen
- Effekt
- 58.7–243.5 W
- Ljusflöde
- 0–42 279 lm
- Varianter
- 293 st
R12Neptunus LJ
NEPTUNUS LJ är en helkapslad belysningsarmatur anpassad för tuffa miljöer. IP65 garanterar en täthet mot både fukt och damm. Med ett aluminiumhus och alla skruvar i rostfritt stål, tål denna armatur både utomhus, grövre
- Effekt
- 58.7–243.5 W
- Ljusflöde
- 9 294–42 279 lm
- Varianter
- 139 st
R04Pluto
Pluto är en industriarmatur avsedd för aggressiv miljö som Livsmedelindustri, Stall & Jordbruk med ammoniakexponering och andra kemikalier. Den frostade kupan vilken ger ett behagligt ljus är tillverkad av en kemikali
- Effekt
- 10–82.2 W
- Ljusflöde
- 1 481–14 090 lm
- Varianter
- 35 st

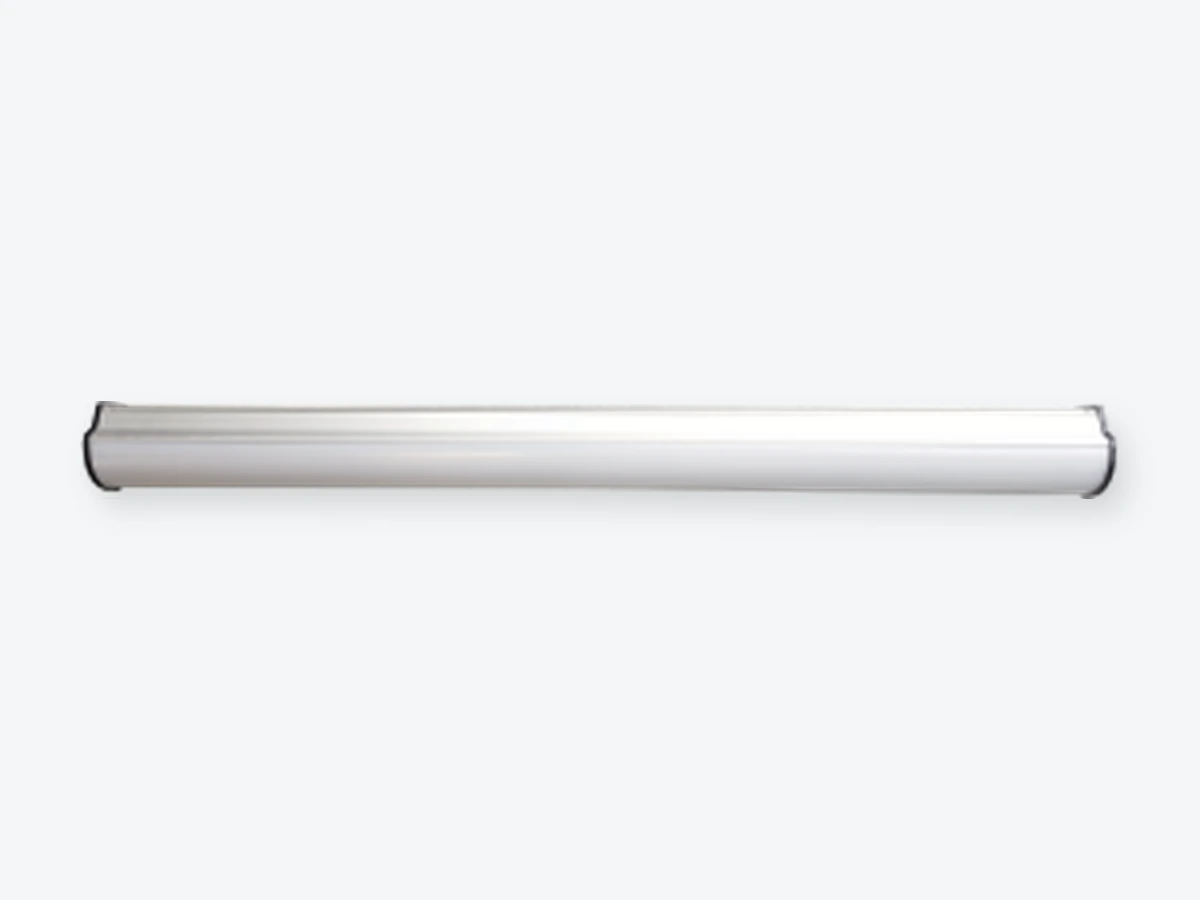

R23Talos
TALOS är en LED-armatur, speciellt framtagen för industrier, lager och parkeringshus med mellan 2 och 7m takhöjd, och tack vare sin IP65-kapsling tål den utsatta områden.Med systemet V-ComfortSystem där placering av LED-
- Effekt
- 40–80 W
- Ljusflöde
- 5 250–10 500 lm
- Varianter
- 10 st

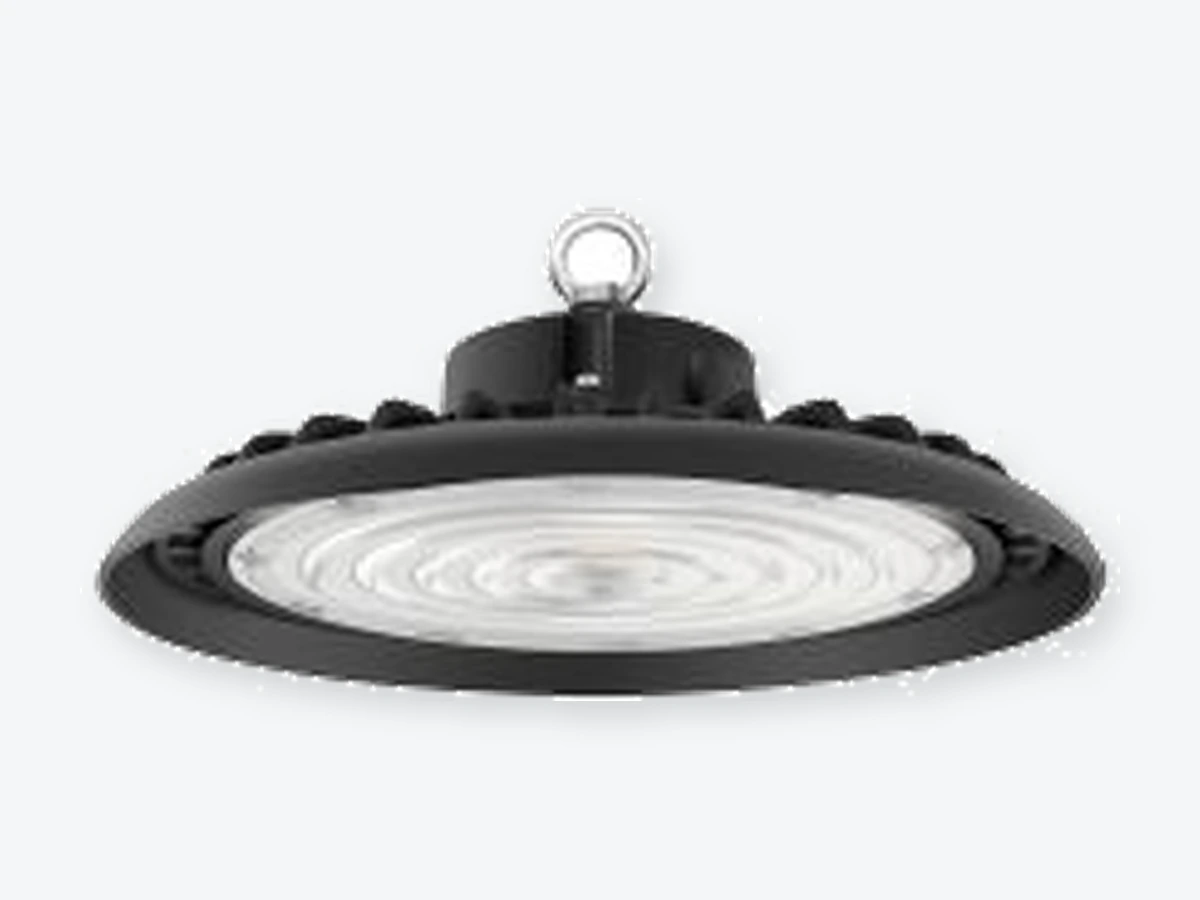

R58Ufo X150
Ufo X150, En kraftig LED-armatur avsedd som industribelysing, med effektiva LED-dioder som ger 150lm/W. UFO X150 passar väl in i industrier, djurstallar och ridhus, tack vare sin IP65-kapsling och D-klassning. Effektiva
- Effekt
- 0–200 W
- Ljusflöde
- 0–30 000 lm
- Varianter
- 10 st

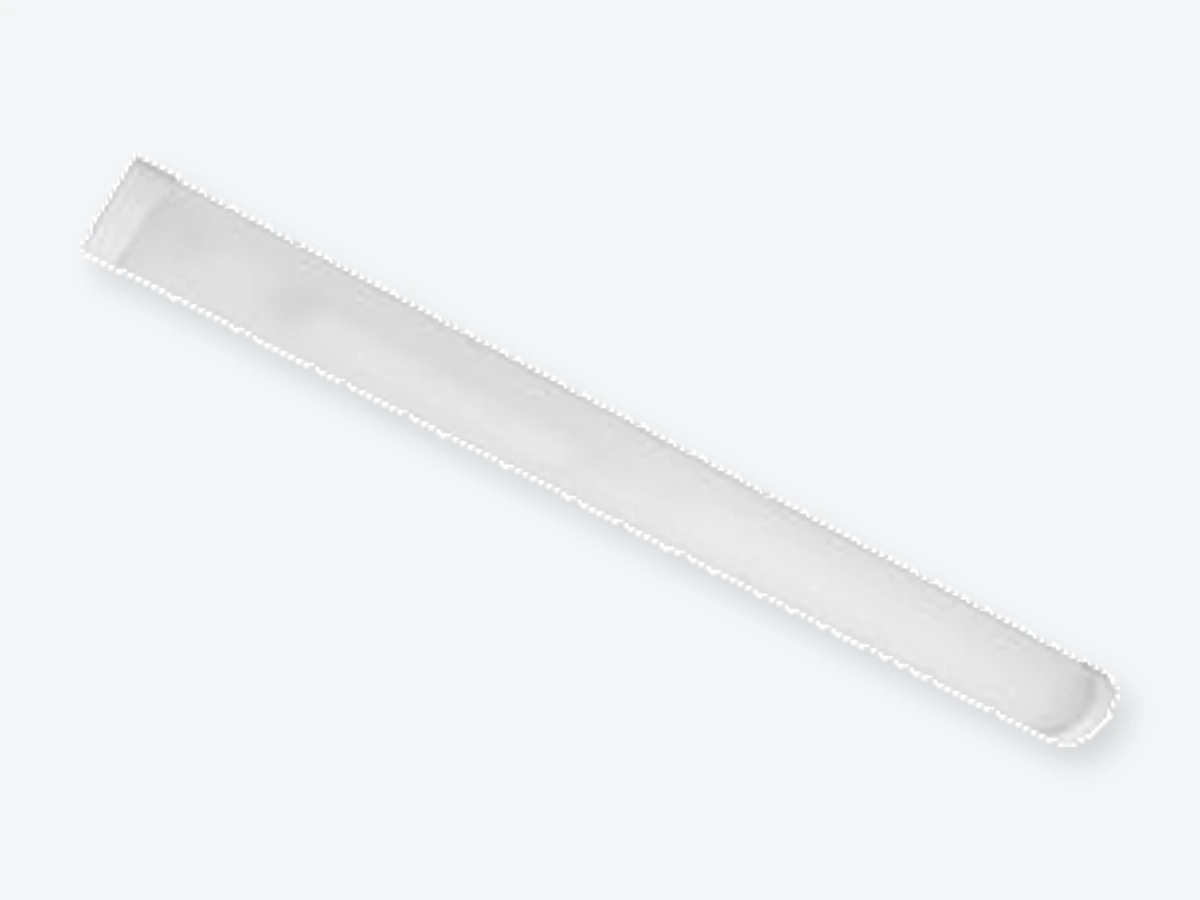

E07Uranus 2
LED-belysning för lager, industri och liknande lokaler, med ett högt krav på belysningskvalitet, samtidigt som man behöver en ledarmatur med en hög IP-klassning och en hög slaghållfasthet.
- Effekt
- 18–58 W
- Ljusflöde
- 2 600–8 200 lm
- Varianter
- 47 st

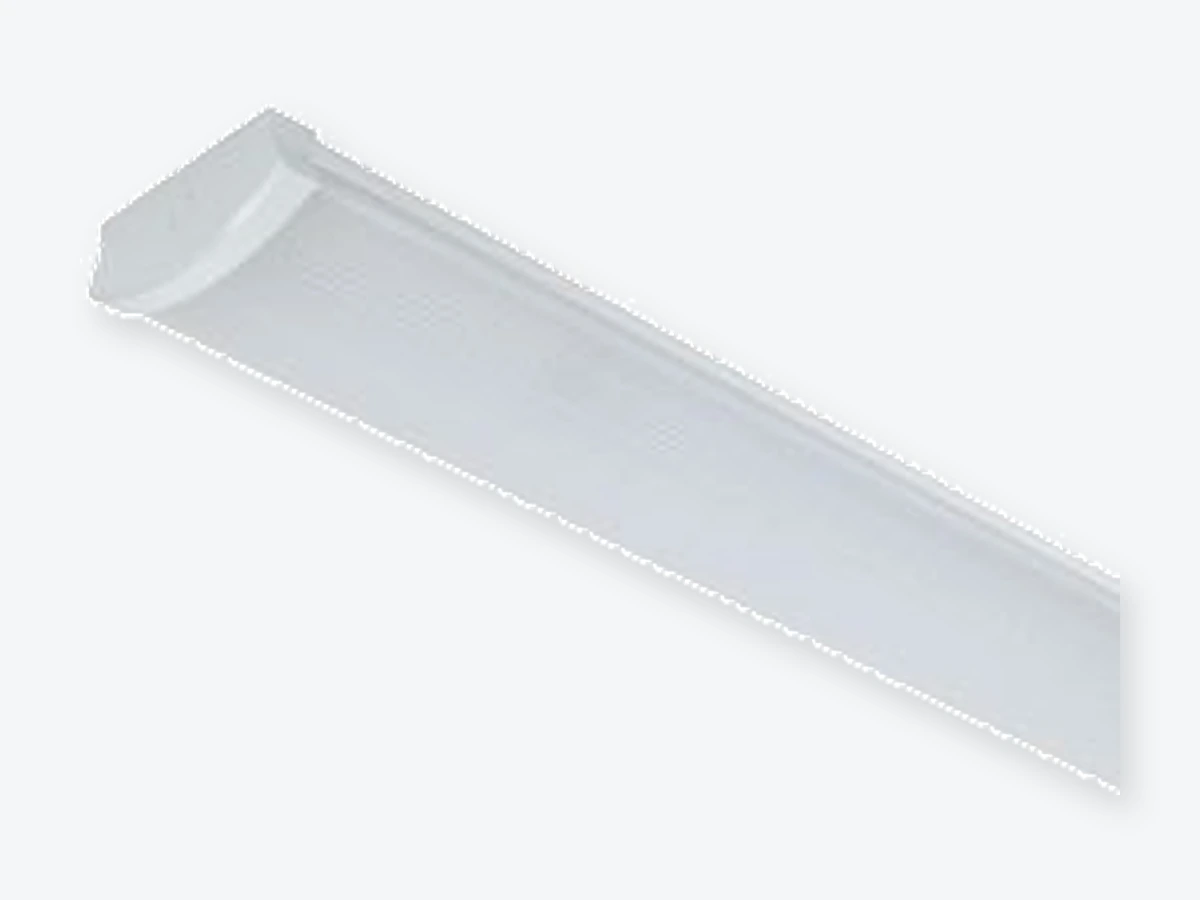

E134Uranus 44
Klassisk LED-limpa i IP44, tillverkad i Europa med europeiska komponenter. Finns i 610 mm, 1170 mm och 1450 mm för att passa utbyte av äldre lysrörsarmaturer.
- Effekt
- 0–48.3 W
- Ljusflöde
- 0–6 750 lm
- Varianter
- 35 st

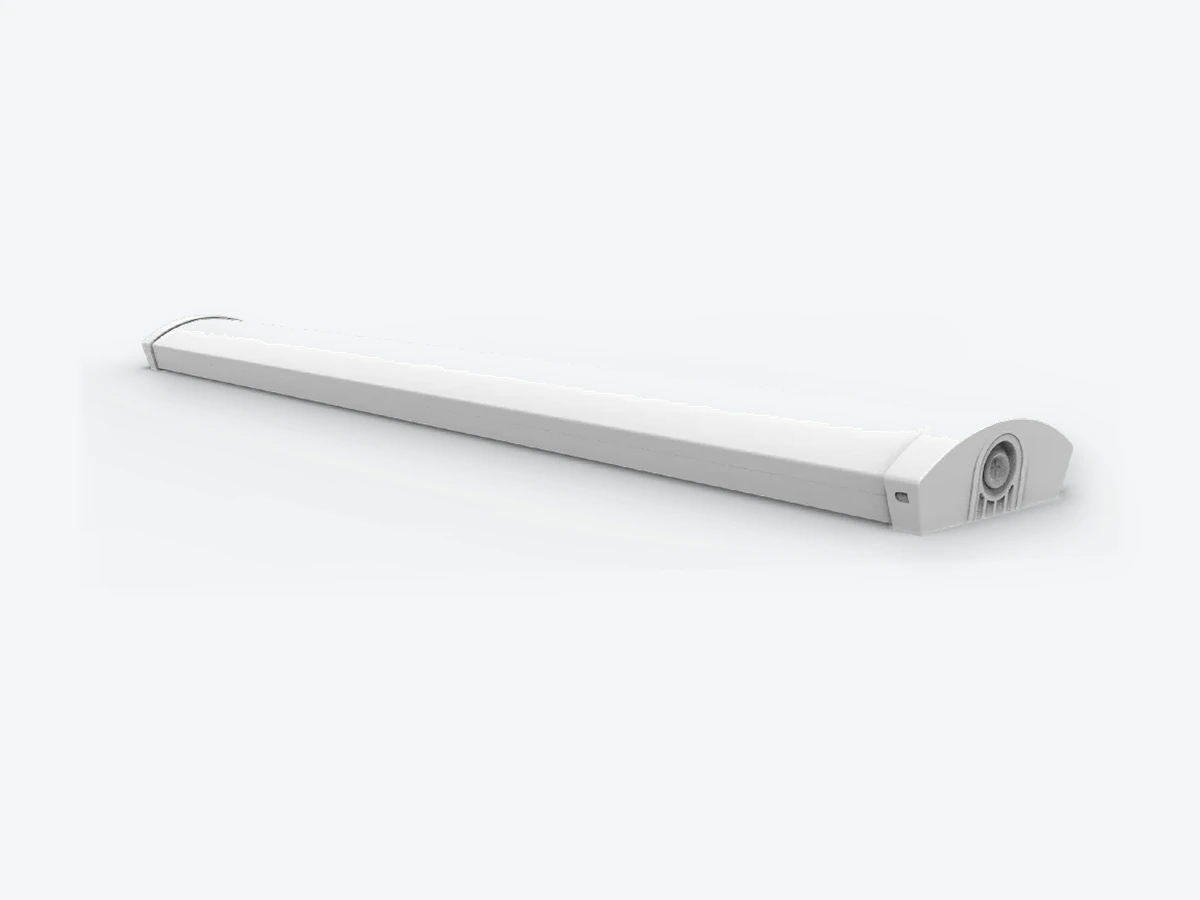

E134HPUranus 44 HP
Linjär opalarmatur med hög verkningsgrad för tak- och väggmontage, IP44.
- Effekt
- 36–42 W
- Ljusflöde
- 5 760–6 720 lm
- Varianter
- 4 st

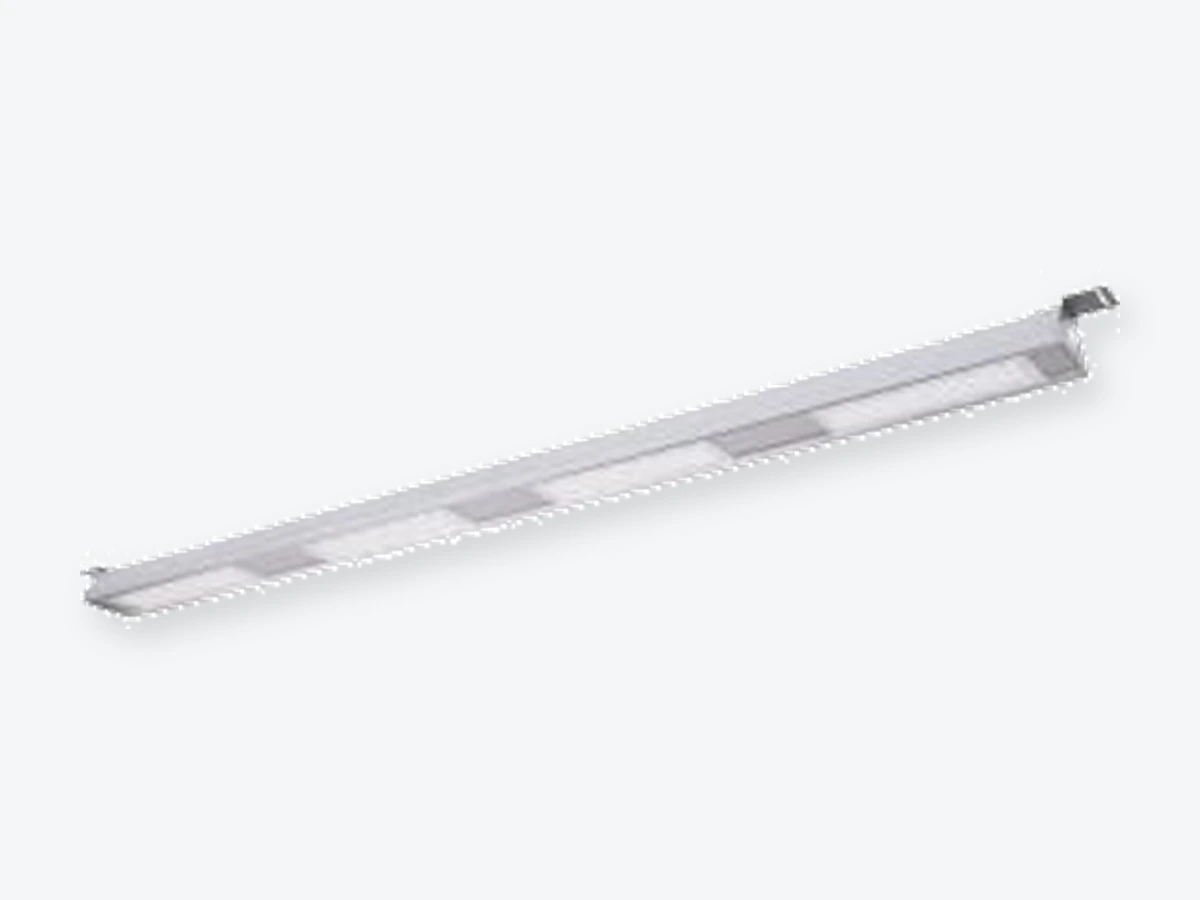

R66Zoda
En kraftig industriarmatur i IP23 utförande av förzinkat stålplåt. Levereras alltid genomkopplingsbar 5G2.5 alt. 7G2.5 om Dali version. Upphängning sker dikt an mot tak, alternativt på vajer med linfäste. Går att beställ
- Effekt
- 68.7–103 W
- Ljusflöde
- 10 911–16 075 lm
- Varianter
- 81 st
Referensprojekt
Genomförda projekt i liknande miljöer
Apoteas helautomatiserade centrallager
Morgongåva
Belysning för ett helautomatiserat centrallager med krav på SS 437 01 02, minst IP44 och L90 vid 100 000 timmar - inklusive EX-klassade armaturer i zon 1.
Maersk, Göteborg Arendal
Göteborg
891 armaturer på 17 500 m² lageryta med 11 meters armaturhöjd - ett omfattande belysningsutbyte med fokus på kvalitet, energieffektivitet och låga underhållskostnader.
Berg Propulsion monteringshall
Sverige
18 armaturer Ufo X150 gav jämn ljusfördelning utan skuggor i en monteringshall med höga krav på driftsäkerhet.
Så jobbar vi
Kompletta projekt – inte bara armaturer
Slutkund
Högkvalitativa produkter med lång livslängd, generösa garantier och väl planerad belysning – Light for Life ger bättre hälsa, ökad produktivitet och optimerad besparing.
Elektriker
Snabba ljusberäkningar, rätt priser och rätt produkt på plats vid rätt tid – med artikelnummer och leveransplan klara innan montaget börjar.
Konsult
Komplett produktinformation, tekniska data, LDT-filer och dynamiska datablad direkt från sajten.
Vanliga frågor
Frågor och svar om industribelysning
- Hur många lux behövs i en industrilokal?
- Enligt EN 12464-1 gäller normalt 200-300 lx för grovbearbetning, 300-500 lx för montering och 750-1000 lx för finmontering och kvalitetskontroll. Trafikytor klarar sig med 100-150 lx. Kravet gäller på arbetsytan, inte på golvet, och ska hållas över hela underhållsintervallet.
- Vilken IP-klass behöver industribelysning?
- IP54 räcker i torra produktionsmiljöer. Vid damm, fukt eller spolning bör du välja IP65. I livsmedelsindustri och miljöer med högtryckstvätt används IP66-IP69.
- Vad betyder UGR och varför är det viktigt i industri?
- UGR är ett mått på bländning. Ju lägre värde desto mindre bländning. I industri gäller normalt UGR ≤25, men vid finmontering och kontrollstationer bör värdet vara ≤19 eftersom ögat arbetar med små detaljer under lång tid.
- Hur mycket sparar man på att byta till LED i en industrilokal?
- Vid byte från metallhalogen eller lysrör är 50-70 % lägre energianvändning normalt, och mer med närvarostyrning. Vi räknar besparingen i projektet utifrån drifttid och elpris så du får en verklig återbetalningstid.
- Får jag underlag för att räkna på projektet?
- Ja. Vi levererar DIALux-beräkning, LDT-filer, datablad och prisunderlag. Elektriker får artikelnummer och leveransplan, konsult får kompletta tekniska data för handlingen.
- Vilken garanti gäller?
- Retina lämnar 5 års garanti på armaturerna och levererar enligt ALEM09.
Projektförslag inom 48 timmar
Skicka ritning och takhöjd så återkommer vi med ljusberäkning, armaturval och pris.
