Artikelnummer R42Z
Venus Z
Linjär IP65-armatur med kelvinomkopplare 3000/4000/5000 K, 160 lm/W och valfri Bluetooth MESH-styrning.
- IP65 och IK10
- Kelvinomkopplare 3000/4000/5000 K
- Effektomkopplare 28/34/40 W (utvalda versioner)
- 160 lm/W
- Bluetooth MESH som tillval
- UGR <27
- Genomkoppling med snabbkoppling
- Förberedd för nödljus (tillval)
- Montage
- Ytmontage i tak eller pendlad i wire
- Material
- Aluminium med opal polykarbonatkåpa
- Livslängd
- 100 000 h (L80)
- Garanti
- 5 års garanti
Om Venus Z
Venus Z LED-armatur med rörelsesensor är en avancerad och energieffektiv belysningslösning, utvecklad för krävande miljöer. Armaturen erbjuder två flexibla styralternativ – Silvair Bluetooth Mesh med mikrovågssensor och DALI – vilket säkerställer att belysningen endast är tänd när den behövs och därmed minimerar energiförbrukningen.
Venus Z är en kapslad armatur och lämpar sig utmärkt för miljöer där det förekommer fukt, vattenstänk och damm, vilket gör den idealisk för krävande installationsmiljöer.
Armaturen stödjer både 3-ledar- och 5-ledar genomgående kabeldragning, vilket ger hög installationsflexibilitet och gör den kompatibel med olika kabelsystem och applikationer.
En utmärkande funktion hos Venus Z är de integrerade inställningsvreden, som gör det enkelt att justera effekt och färgtemperatur direkt på armaturen. Detta möjliggör snabb anpassning på plats för att skapa rätt ljusnivå och ljusmiljö utifrån användarens behov.
Med en systemeffektivitet på upp till 160 lm/W levererar Venus Z ett högt ljusflöde med låg energiförbrukning. Ett färgåtergivningsindex (CRI) över 85 säkerställer korrekt färgåtergivning och god visuell komfort.
Armaturen är fri från kvicksilver och avger varken UV- eller IR-strålning, vilket gör den säker för både människor och miljö. Den breda spridningsvinkeln på 120° ger en jämn och effektiv belysning över stora ytor, vilket gör Venus Z idealisk för industriella, kommersiella och tekniska utrymmen.
Användning och variantval
Venus Z (R42Z) är en familj på 6 varianter avsedd för parkeringshus, industribelysning, lagerbelysning, montering & produktion och omlastningsytor. Montage sker ytmontage i tak eller pendlad i wire och armaturhuset är tillverkat i aluminium med opal polykarbonatkåpa.
Varianterna täcker effekter på 40 W, ljusflöden på 6 400 lumen och en verkningsgrad på 160 lm/W. Det gör att samma familj kan användas både där takhöjden är låg och där ljuset måste nå längre ner, utan att byta armaturserie mitt i anläggningen.
Tillgängliga utföranden: färgtemperatur 3000/4000/5000 K, färgåtergivning Ra 80, optik opal, kapslingsklass IP65 och slagtålighet IK10. Kapslingsklassen avgör var armaturen får sitta – välj den efter damm, fukt och rengöring på platsen, inte enbart efter inomhus eller utomhus.
Styrning finns som t/s, dali och bluetooth mesh. Dimringsbara varianter gör det möjligt att sänka nivån under lågtrafik eller koppla armaturen till närvaro- och dagsljusstyrning, vilket är den enklaste besparingen i en färdig anläggning.
I familjen finns även längder på 1 200–1 500 mm. Livslängden anges till 100 000 h (L80) och garantin är 5 års garanti.
Till varje variant finns artikelnummer, E-nummer, tekniska data, ljusfiler för ljusberäkning och ett datablad som genereras med aktuella värden. Behöver du underlag för ett projekt tar vi fram ljusberäkning och armaturval utifrån ritning och takhöjd.
Vanliga frågor om Venus Z
- Var passar Venus Z?
- Venus Z används främst för parkeringshus, industribelysning, lagerbelysning, montering & produktion och omlastningsytor. Montaget sker ytmontage i tak eller pendlad i wire.
- Vilken IP-klass har Venus Z?
- Familjen finns i IP65. Välj kapsling efter fukt, damm och rengöringsmetod på platsen.
- Hur mycket ljus ger Venus Z?
- Varianterna ligger på 6 400 lumen. Vilken variant som behövs avgörs av takhöjd, ytans storlek och kravet på belysningsstyrka i lokalen.
- Vilka färgtemperaturer finns?
- 3000/4000/5000 K. Varmare ljus väljs ofta i publika miljöer, medan 4000 K är vanligast i arbets- och trafikmiljöer.
- Går Venus Z att dimra?
- Styrningen finns som t/s, dali och bluetooth mesh. Kontrollera styrningen per artikelnummer i varianttabellen.
- Finns ljusfiler för ljusberäkning?
- Ljusfiler tas fram på begäran – begär LDT-fil vid den variant du räknar på så skickar vi den.
Varianter
6 varianter i familjen. Klicka på ett artikelnummer för fullständig data och filer.
6 av 6 varianter visas
| Artikelnr | E-nr | Benämning | W | lm | lm/W | K | IP | Dimning | Pris |
|---|---|---|---|---|---|---|---|---|---|
| R42Z0101 | Venus Z, 28/34/40W, 4480/5440/6400lm, 1200mmX85mm, 3000/4000/5000K, T/S, Opal, 5G2.5 | 28/34/40 W | 6 400 | 160 | 3000/4000/5000 K | IP65 | T/S | … | |
| R42Z0102 | Venus Z, 28/34/40W, 4480/5440/6400lm, 1200mmX85mm, 3000/4000/5000K, Dali, Opal, 5G2.5 | 28/34/40 W | 6 400 | 160 | 3000/4000/5000 K | IP65 | Dali | … | |
| R42Z0103 | Venus Z, 28/34/40W, 4480/5440/6400lm, 1200mmX85mm, 3000/4000/5000K, Bluetooth Mesh, Opal, 5G2.5 | 28/34/40 W | 6 400 | 160 | 3000/4000/5000 K | IP65 | Bluetooth Mesh | … | |
| R42Z0201 | Venus Z, 28/34/40W, 4480/5440/6400lm, 1500mmX85mm, 3000/4000/5000K, T/S, Opal, 5G2.5 | 28/34/40 W | 6 400 | 160 | 3000/4000/5000 K | IP65 | T/S | … | |
| R42Z0202 | Venus Z, 28/34/40W, 4480/5440/6400lm, 1500mmX85mm, 3000/4000/5000K, Dali, Opal, 5G2.5 | 28/34/40 W | 6 400 | 160 | 3000/4000/5000 K | IP65 | Dali | … | |
| R42Z0203 | Venus Z, 28/34/40W, 4480/5440/6400lm, 1500mmX85mm, 3000/4000/5000K, Bluetooth Mesh, Opal, 5G2.5 | 28/34/40 W | 6 400 | 160 | 3000/4000/5000 K | IP65 | Bluetooth Mesh | … |
Venus Z, 28/34/40W, 4480/5440/6400lm, 1200mmX85mm, 3000/4000/5000K, T/S, Opal, 5G2.5
Art.nr R42Z0101
Denna variant ger 4480/5440/6400 lm vid 28/34/40 W i 3000/4000/5000 K med CRI 80. Opal 120 optik, styrning T/S, 5g2.5, kulör grå/vit. Mått 1200 x 85 x 75 mm, IK10, vikt 4,5 kg, livslängd 100 000 h (L80).
Ljusflödet är ställbart med dip-switch på drivdonet inom 28/34/40 W.
- Effekt
- 28/34/40 W
- Ljusflöde
- 6 400 lm
- Verkningsgrad
- 160 lm/W
- Färgtemperatur
- 3000/4000/5000 K
- Färgåtergivning
- CRI 80
- Optik
- Opal
- Spridning
- 120
- Kapsling
- IP65
- Slagtålighet
- IK10
- Styrning
- T/S
- Anslutning
- 5G2.5
- Mått (LxBxH)
- 1200 x 85 x 75 mm
- Vikt
- 4.5 kg
Filer för denna variant
Venus Z, 28/34/40W, 4480/5440/6400lm, 1200mmX85mm, 3000/4000/5000K, Dali, Opal, 5G2.5
Art.nr R42Z0102
Denna variant ger 4480/5440/6400 lm vid 28/34/40 W i 3000/4000/5000 K med CRI 80. Opal 120 optik, styrning Dali, 5g2.5, kulör grå/vit. Mått 1200 x 85 x 75 mm, IK10, vikt 4,5 kg, livslängd 100 000 h (L80).
Ljusflödet är ställbart med dip-switch på drivdonet inom 28/34/40 W.
- Effekt
- 28/34/40 W
- Ljusflöde
- 6 400 lm
- Verkningsgrad
- 160 lm/W
- Färgtemperatur
- 3000/4000/5000 K
- Färgåtergivning
- CRI 80
- Optik
- Opal
- Spridning
- 120
- Kapsling
- IP65
- Slagtålighet
- IK10
- Styrning
- Dali
- Anslutning
- 5G2.5
- Mått (LxBxH)
- 1200 x 85 x 75 mm
- Vikt
- 4.5 kg
Filer för denna variant
Venus Z, 28/34/40W, 4480/5440/6400lm, 1200mmX85mm, 3000/4000/5000K, Bluetooth Mesh, Opal, 5G2.5
Art.nr R42Z0103
Denna variant ger 4480/5440/6400 lm vid 28/34/40 W i 3000/4000/5000 K med CRI 80. Opal 120 optik, styrning Bluetooth Mesh, 5g2.5, kulör grå/vit. Mått 1200 x 85 x 75 mm, IK10, vikt 4,5 kg, livslängd 100 000 h (L80).
Ljusflödet är ställbart med dip-switch på drivdonet inom 28/34/40 W.
- Effekt
- 28/34/40 W
- Ljusflöde
- 6 400 lm
- Verkningsgrad
- 160 lm/W
- Färgtemperatur
- 3000/4000/5000 K
- Färgåtergivning
- CRI 80
- Optik
- Opal
- Spridning
- 120
- Kapsling
- IP65
- Slagtålighet
- IK10
- Styrning
- Bluetooth Mesh
- Anslutning
- 5G2.5
- Mått (LxBxH)
- 1200 x 85 x 75 mm
- Vikt
- 4.5 kg
Filer för denna variant
Bluetooth mesh-styrning
Sensor SR-SV9035A-MW-V med Silvair-teknik
Armaturen har en integrerad mikrovågssensor med inbyggd ljussensor. Varje armatur blir en nod i ett trådlöst Bluetooth mesh-nätverk – ingen styrkabel och ingen central styrenhet behövs. Systemet driftsätts och konfigureras i Silvairs app.
Funktioner
- Närvaro- och frånvarostyrning per armatur – ljuset följer trafiken i garaget.
- Dagsljusavläsning (daylight harvesting) som dimmar ned nära infarter och öppningar.
- Konfigurerbar kvarhållningstid och dimnivå (dim-and-linger) i stället för av/på.
- Grannbelysning: närliggande armaturer tänds upp så att stråket alltid känns tryggt.
- Tidsstyrda scheman och scener, t.ex. natt-, dag- och städläge.

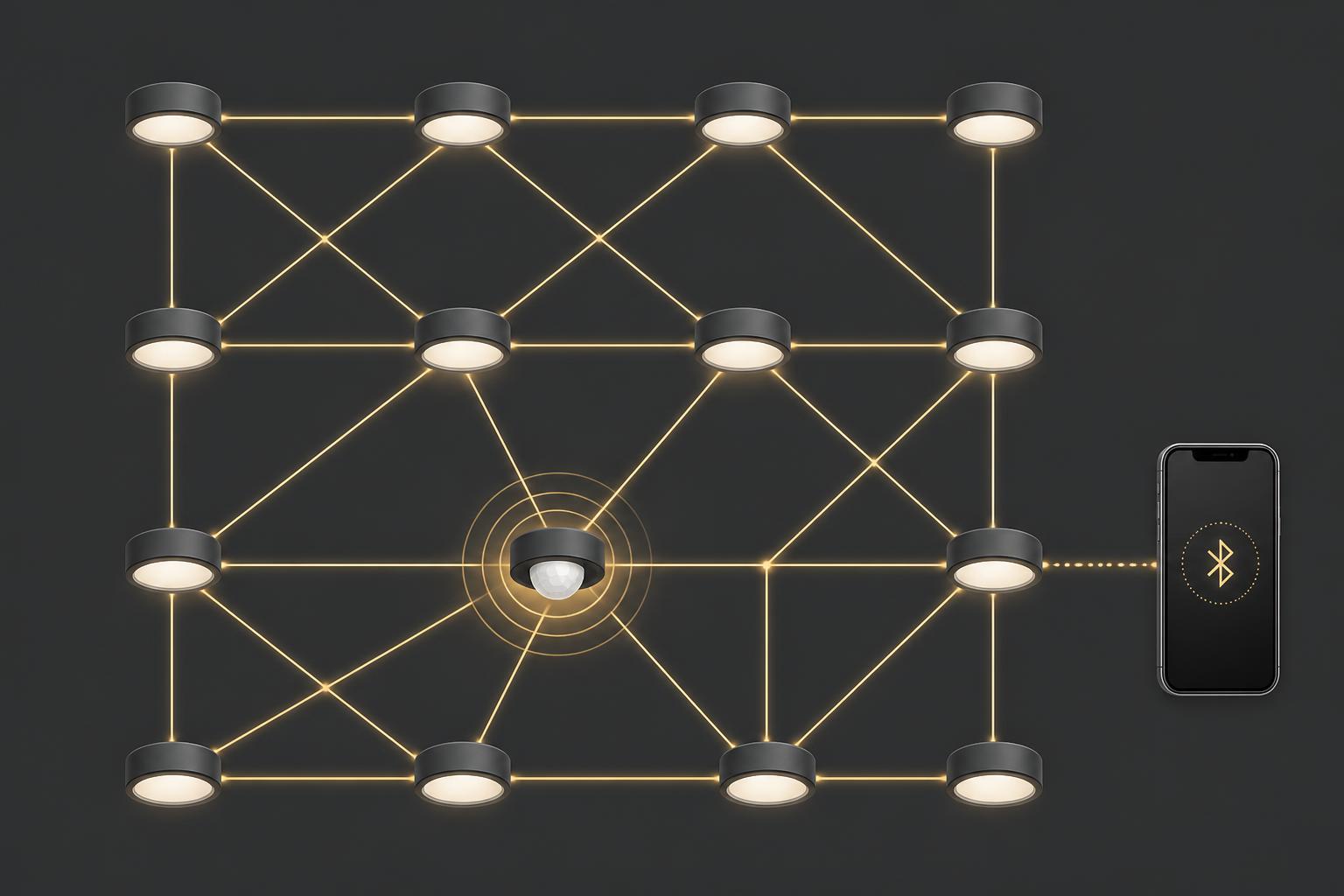

- Trådlöst mesh utan styrkablage – varje armatur vidarebefordrar signalen.
- Trådlösa kinetiska tryckknappar och EnOcean-manöverdon kan kopplas in.
- Energiuppföljning och high/low-end trim för att kapa toppar i förbrukningen.
Användningsområden

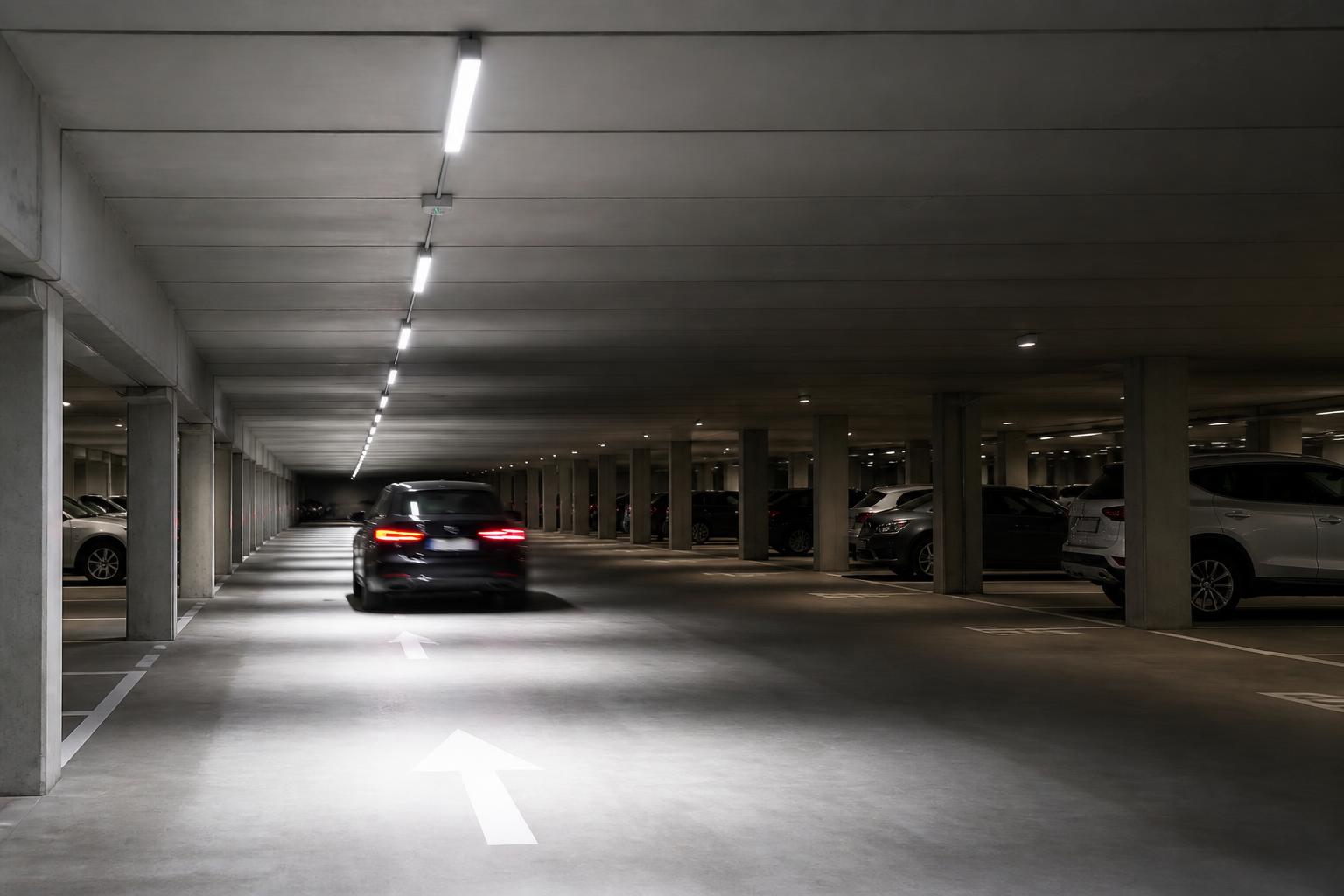

- Parkeringsgarage och parkeringshus – dimmat basljus dygnet runt, fullt ljus där bilar och gående rör sig. Vanligt utfall är 60–80 % lägre energianvändning jämfört med konstant belysning.
- Lager och logistik – gångstyrd belysning i höglager och plockgångar utan att dra separat styrkabel.
- Industri och verkstad – zoner per produktionsavsnitt med scener och scheman.
- Kommersiella fastigheter – trapphus, kulvertar och allmänna utrymmen med tidsstyrning.
Teknisk data sensor
- Sensormodell
- SR-SV9035A-MW-V
- Teknikplattform
- Silvair – Bluetooth® mesh
- Sensortyp
- Mikrovåg (MW) med inbyggd ljussensor
- Styrsignal ut
- 0/1–10 V, max 20 mA, logaritmisk dimkurva
- Matning sensor
- 12–24 V DC, standby < 0,5 W
- Räckvidd radio
- 20–25 m per nod inomhus, vidarebefordras i meshet
- Bevakningsområde
- Ø 5 m vid 2,5 m takhöjd (tak 2–4 m, max 6 m)
- Väggmontage
- Väggpattern vid 4–6 m installationshöjd
- Driftstemperatur
- 0 °C till +45 °C, RH 8–80 %
- Idrifttagning
- Silvair-app, magnetisk eller manuell reset
- Godkännanden
- cULus, CE, FCC, IC, RoHS
- Garanti sensor
- 5 år
Venus Z, 28/34/40W, 4480/5440/6400lm, 1500mmX85mm, 3000/4000/5000K, T/S, Opal, 5G2.5
Art.nr R42Z0201
Denna variant ger 4480/5440/6400 lm vid 28/34/40 W i 3000/4000/5000 K med CRI 80. Opal 120 optik, styrning T/S, 5g2.5, kulör grå/vit. Mått 1500 x 85 x 75 mm, IK10, vikt 5,8 kg, livslängd 100 000 h (L80).
Ljusflödet är ställbart med dip-switch på drivdonet inom 28/34/40 W.
- Effekt
- 28/34/40 W
- Ljusflöde
- 6 400 lm
- Verkningsgrad
- 160 lm/W
- Färgtemperatur
- 3000/4000/5000 K
- Färgåtergivning
- CRI 80
- Optik
- Opal
- Spridning
- 120
- Kapsling
- IP65
- Slagtålighet
- IK10
- Styrning
- T/S
- Anslutning
- 5G2.5
- Mått (LxBxH)
- 1500 x 85 x 75 mm
- Vikt
- 5.8 kg
Filer för denna variant
Venus Z, 28/34/40W, 4480/5440/6400lm, 1500mmX85mm, 3000/4000/5000K, Dali, Opal, 5G2.5
Art.nr R42Z0202
Denna variant ger 4480/5440/6400 lm vid 28/34/40 W i 3000/4000/5000 K med CRI 80. Opal 120 optik, styrning Dali, 5g2.5, kulör grå/vit. Mått 1500 x 85 x 75 mm, IK10, vikt 5,8 kg, livslängd 100 000 h (L80).
Ljusflödet är ställbart med dip-switch på drivdonet inom 28/34/40 W.
- Effekt
- 28/34/40 W
- Ljusflöde
- 6 400 lm
- Verkningsgrad
- 160 lm/W
- Färgtemperatur
- 3000/4000/5000 K
- Färgåtergivning
- CRI 80
- Optik
- Opal
- Spridning
- 120
- Kapsling
- IP65
- Slagtålighet
- IK10
- Styrning
- Dali
- Anslutning
- 5G2.5
- Mått (LxBxH)
- 1500 x 85 x 75 mm
- Vikt
- 5.8 kg
Filer för denna variant
Venus Z, 28/34/40W, 4480/5440/6400lm, 1500mmX85mm, 3000/4000/5000K, Bluetooth Mesh, Opal, 5G2.5
Art.nr R42Z0203
Denna variant ger 4480/5440/6400 lm vid 28/34/40 W i 3000/4000/5000 K med CRI 80. Opal 120 optik, styrning Bluetooth Mesh, 5g2.5, kulör grå/vit. Mått 1500 x 85 x 75 mm, IK10, vikt 5,8 kg, livslängd 100 000 h (L80).
Ljusflödet är ställbart med dip-switch på drivdonet inom 28/34/40 W.
- Effekt
- 28/34/40 W
- Ljusflöde
- 6 400 lm
- Verkningsgrad
- 160 lm/W
- Färgtemperatur
- 3000/4000/5000 K
- Färgåtergivning
- CRI 80
- Optik
- Opal
- Spridning
- 120
- Kapsling
- IP65
- Slagtålighet
- IK10
- Styrning
- Bluetooth Mesh
- Anslutning
- 5G2.5
- Mått (LxBxH)
- 1500 x 85 x 75 mm
- Vikt
- 5.8 kg
Filer för denna variant
Bluetooth mesh-styrning
Sensor SR-SV9035A-MW-V med Silvair-teknik
Armaturen har en integrerad mikrovågssensor med inbyggd ljussensor. Varje armatur blir en nod i ett trådlöst Bluetooth mesh-nätverk – ingen styrkabel och ingen central styrenhet behövs. Systemet driftsätts och konfigureras i Silvairs app.
Funktioner
- Närvaro- och frånvarostyrning per armatur – ljuset följer trafiken i garaget.
- Dagsljusavläsning (daylight harvesting) som dimmar ned nära infarter och öppningar.
- Konfigurerbar kvarhållningstid och dimnivå (dim-and-linger) i stället för av/på.
- Grannbelysning: närliggande armaturer tänds upp så att stråket alltid känns tryggt.
- Tidsstyrda scheman och scener, t.ex. natt-, dag- och städläge.
- Trådlöst mesh utan styrkablage – varje armatur vidarebefordrar signalen.
- Trådlösa kinetiska tryckknappar och EnOcean-manöverdon kan kopplas in.
- Energiuppföljning och high/low-end trim för att kapa toppar i förbrukningen.
Användningsområden
- Parkeringsgarage och parkeringshus – dimmat basljus dygnet runt, fullt ljus där bilar och gående rör sig. Vanligt utfall är 60–80 % lägre energianvändning jämfört med konstant belysning.
- Lager och logistik – gångstyrd belysning i höglager och plockgångar utan att dra separat styrkabel.
- Industri och verkstad – zoner per produktionsavsnitt med scener och scheman.
- Kommersiella fastigheter – trapphus, kulvertar och allmänna utrymmen med tidsstyrning.
Teknisk data sensor
- Sensormodell
- SR-SV9035A-MW-V
- Teknikplattform
- Silvair – Bluetooth® mesh
- Sensortyp
- Mikrovåg (MW) med inbyggd ljussensor
- Styrsignal ut
- 0/1–10 V, max 20 mA, logaritmisk dimkurva
- Matning sensor
- 12–24 V DC, standby < 0,5 W
- Räckvidd radio
- 20–25 m per nod inomhus, vidarebefordras i meshet
- Bevakningsområde
- Ø 5 m vid 2,5 m takhöjd (tak 2–4 m, max 6 m)
- Väggmontage
- Väggpattern vid 4–6 m installationshöjd
- Driftstemperatur
- 0 °C till +45 °C, RH 8–80 %
- Idrifttagning
- Silvair-app, magnetisk eller manuell reset
- Godkännanden
- cULus, CE, FCC, IC, RoHS
- Garanti sensor
- 5 år
